SGMの接触機構の高接触信頼性について
エスジーエムスイッチの特長の一つとして、接触構造は電気的に接触信頼性が高い設計のツーポイント接触機構、クリップ式接触機構を採用しております。特に微小電流専用構造のクリップ式接触機構は、セルフクリーニング機能を持ち、接触抵抗値の変化が極めて少なく、安定したスイッチングが保てます。
-
ツーポイント接触機構
接触部を２点接触にしたことにより、１点接触に比べると２の二乗の接触信頼性を保ちます。また、固定側（写真の下部）をV（ブイ）溝にしたことで塵埃などによる接触障害がありません。
3T/3Pシリーズ（6A/50mA定格）全機種採用
-
クリップ式接触機構（セルフクリーニング機能）微小電流専用構造
接触部をクリップ式２点接触にしたことにより、ツーポイント接触と同じ接触信頼性を保つと同時に、接触面をクリーニングする機能により安定した接触を保ちます。
特に微小電流専用のために開発した構造です。3T00/3P00シリーズ（50mA定格：微小電流専用構造）全機種採用
-
ツイン接点接触機構（セルフクリーニング機能）
接触部はツイン接点スライド方式になっているため、ツーポイント接触と同じ接触信頼性を保ち、接触面をクリーニングする機能により安定した接触を保ちます。またスライド方式のため接触子の変形がなくスムーズな切換えができます。（金メッキ仕様）
LDS/LSMシリーズ全機種採用
取扱中の自社製品
スイッチ
-
超小型防水ジャンボトグルスイッチ
シリーズ
- 3TJW
定格
- 6A 125V AC / 3A 250V AC
操作部形状
- ジャンボロング
端子形状
- S/D
-
超小型防水ジャンボプッシュスイッチ
シリーズ
- 3PJW
定格
- 6A 125V AC / 3A 250V AC
操作部形状
- ジャンボプラジャ
端子形状
- S/D
-
超小型ジャンボフラットトグルスイッチ
シリーズ
- 3TJF
定格
- 6A 125V AC / 3A 250V AC
操作部形状
- ジャンボフラットロング
端子形状
- S/D
-
ソフトタッチプッシュボタンスイッチ
シリーズ
- PS
定格
- 3A 125V AC / 1A 30V DC
操作部形状
- スタンダード
端子形状
- S/D
- P/C
-
ボックス型スライドDIPスイッチ
シリーズ
- BDS
定格
- 100mA 50V DC (最大）
- 1μA 20mV DC （最小)
操作部形状
- つまみ高さ 0.8mm
端子形状
- P/C
-

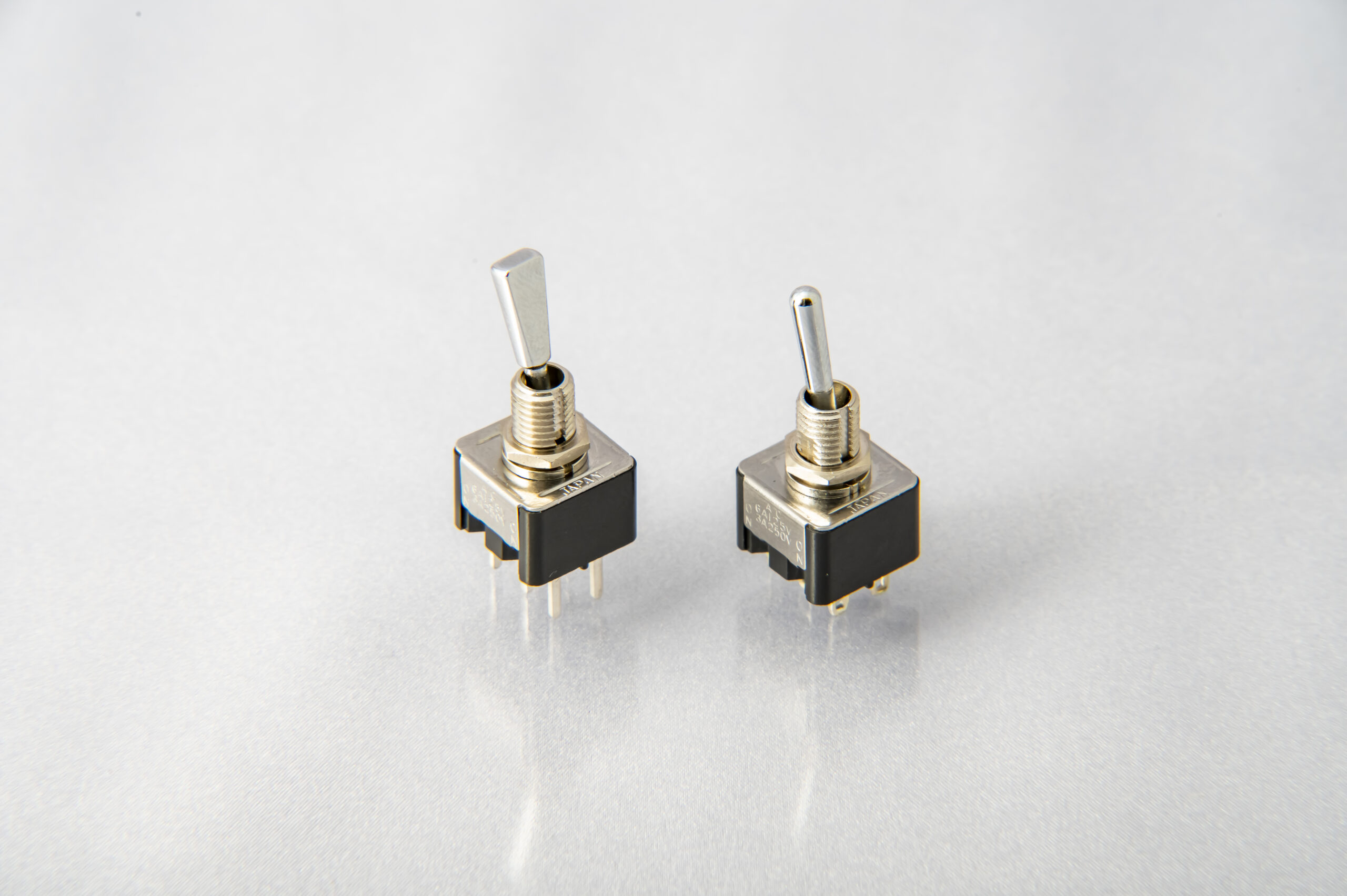

超小型トグルスイッチ
シリーズ
- ３T
- ３TS
- ３TL
- ３TF
- ３TFL
- ３TJ
- ３TW
- ３TK
定格
- 6A 125V AC / 3A 250V AC
- 50mA 28V DC
- 50mA 28V DC (微小電流専用)
操作部形状
- スタンダード
- ショート
- ロング
- フラット
- フラットショート
- フラットロング
- ジャンボ
- 防水型
- ロック
端子形状
- S/D
- P/C
- W/W
- R/A
- V/M
- B/M
-
小型トグルスイッチ
シリーズ
- ST
定格
- 10A 125V AC / 5A 250V AC
- 6A 125V AC / 3A 250V AC
- 3A 125V AC / 1.5A 250V AC
操作部形状
- スタンダード
端子形状
- S/D
-

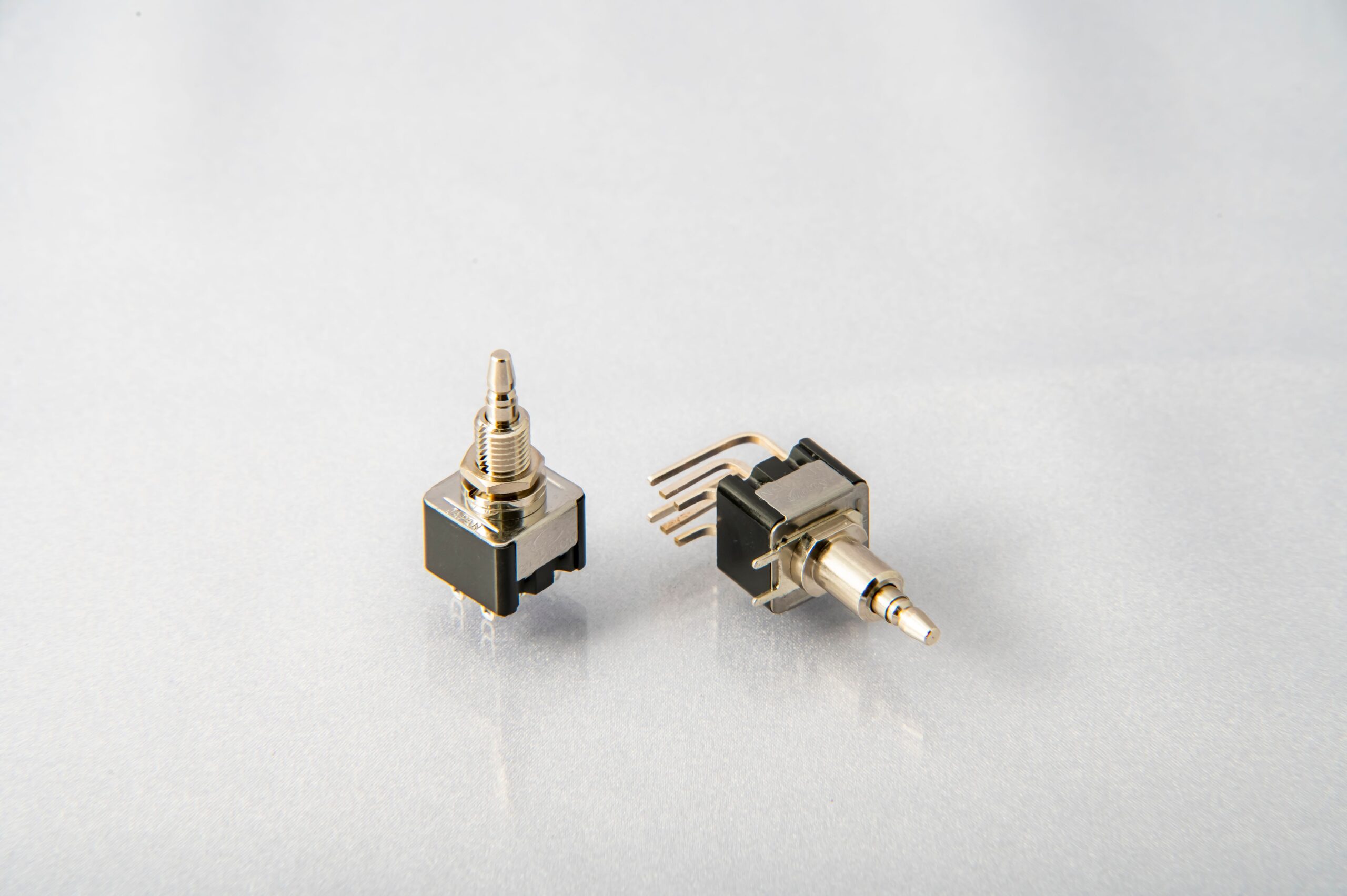

超小型プッシュスイッチ
シリーズ
- ３P
- ３PJ
- ３PW
定格
- 6A 125V AC / 3A 250V AC
- 50mA 28V DC
- 50mA 28V DC (微小電流専用)
操作部形状
- スタンダード
- ジャンボ
- 防水型
端子形状
- S/D
- P/C
- W/W
- R/A
- V/M
- B/M
-
小形プッシュスイッチ
シリーズ
- ３PA
定格
- 6A 125V AC / 3A 250V AC
- 50mA 28V DC
- 50mA 28V DC (微小電流専用)
操作部形状
- スタンダード
端子形状
- S/D
- P/C
- W/W
-
小形プッシュスイッチ
シリーズ
- YPA
定格
- 30mA 5V DC
操作部形状
- スタンダード
端子形状
- S/D
-

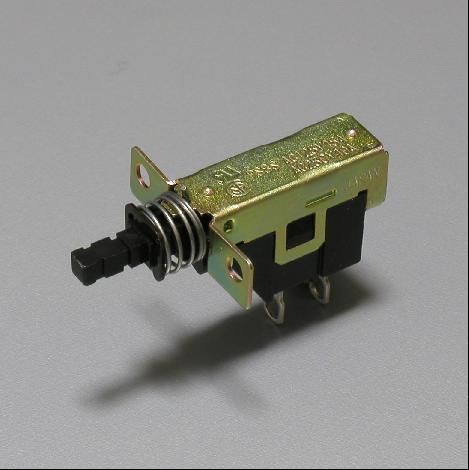

プッシュロックスイッチ
シリーズ
- SPT
定格
- 10A 125V AC / 5A 250V AC
- 6A 125V AC / 3A 250V AC
- 3A 125V AC / 1.5A 250V AC
操作部形状
- スタンダード
端子形状
- S/D
-
超薄形 Low-DIPスイッチ
シリーズ
- LSMN
定格
- 100mA 50V DC (最大）
- 1μA 20mV DC （最小)
操作部形状
- スタンダード
- フラットつまみ
端子形状
- SMT
-
超薄形ロータリーDIPスイッチ
シリーズ
- RDS/RSM
定格
- 100mA 50V DC (最大）
- 1μA 20mV DC （最小)
操作部形状
- スタンダード
- シャフトタイプ
端子形状
- P/C
- SMT
-
傾斜センサースイッチ
シリーズ
- YKS１B
定格
- 100mA 50V DC
操作部形状
- -
端子形状
- P/C
- R/A
-

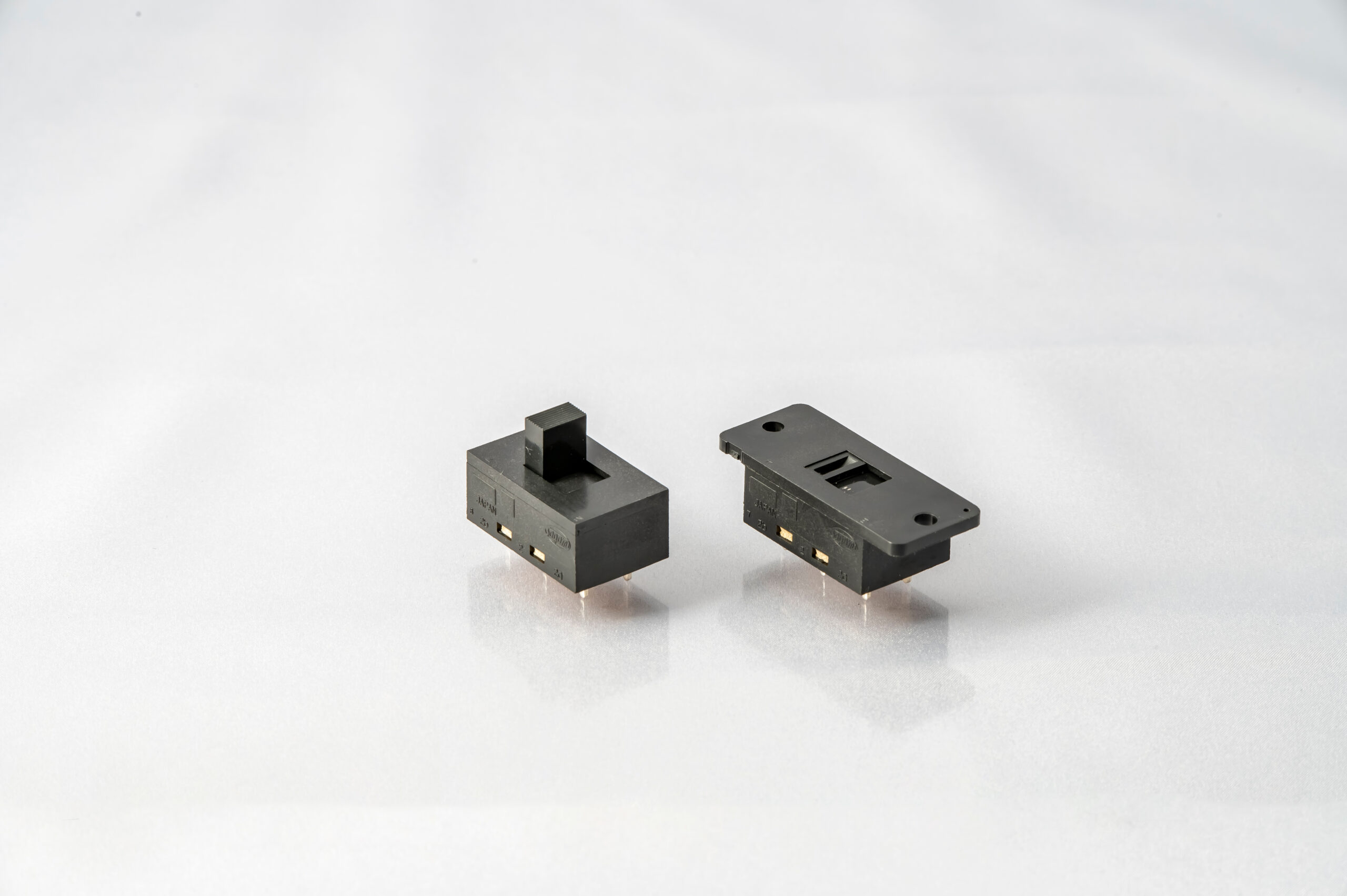

スライドスイッチ
シリーズ
- T-876
定格
- 10A 125V AC / 5A 250V AC
操作部形状
- つまみ高さ 0 (フラット)
- つまみ高さ 8.0mm
端子形状
- S/D
- P/C
-

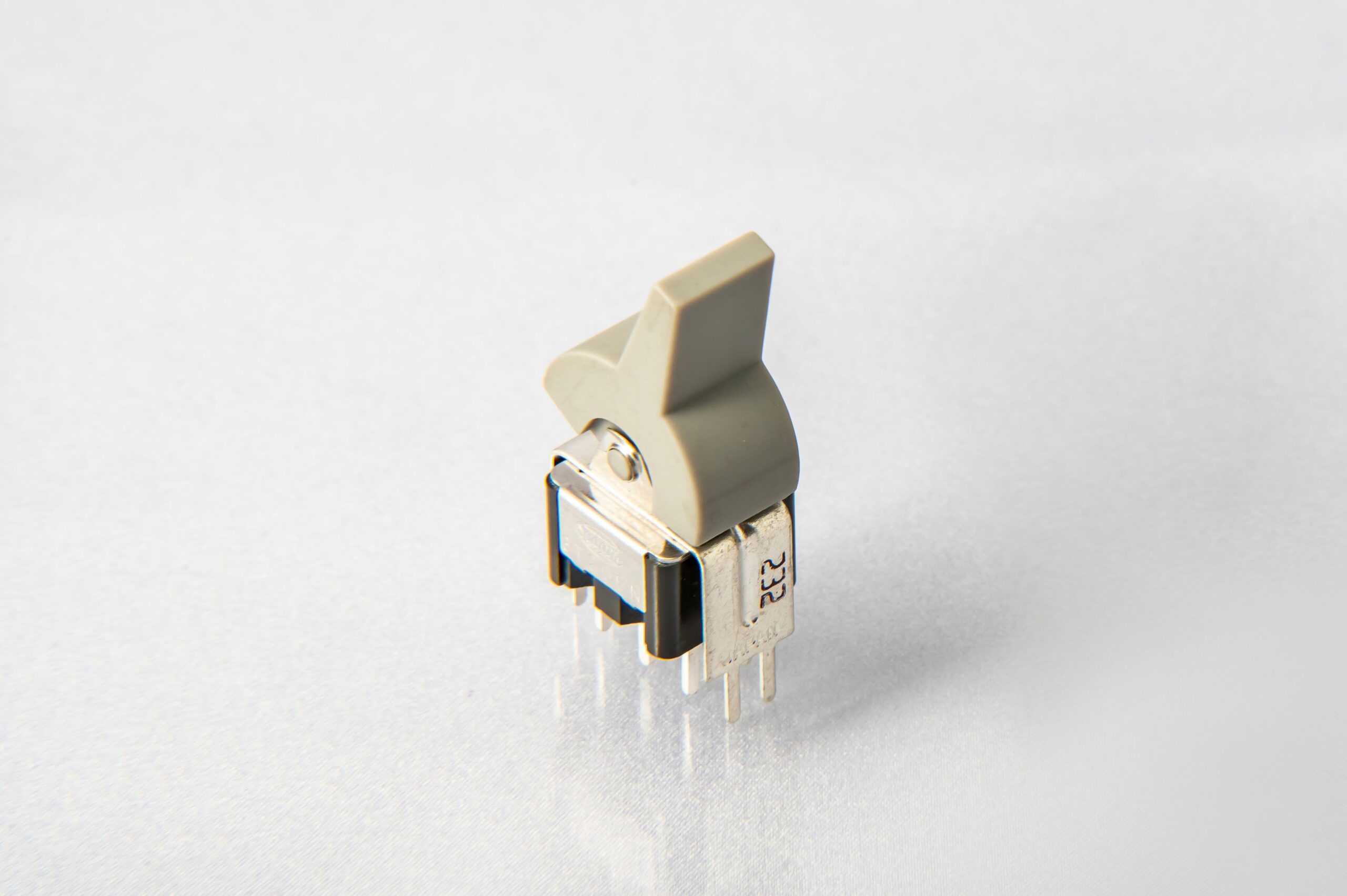

超小形レバースイッチ
シリーズ
- ３TE
- ３TEA
定格
- 6A 125V AC / 3A 250V AC
- 50mA 28V DC
- 50mA 28V DC (微小電流専用)
操作部形状
- レバー
端子形状
- S/D
- P/C
- W/W
- B/M
-

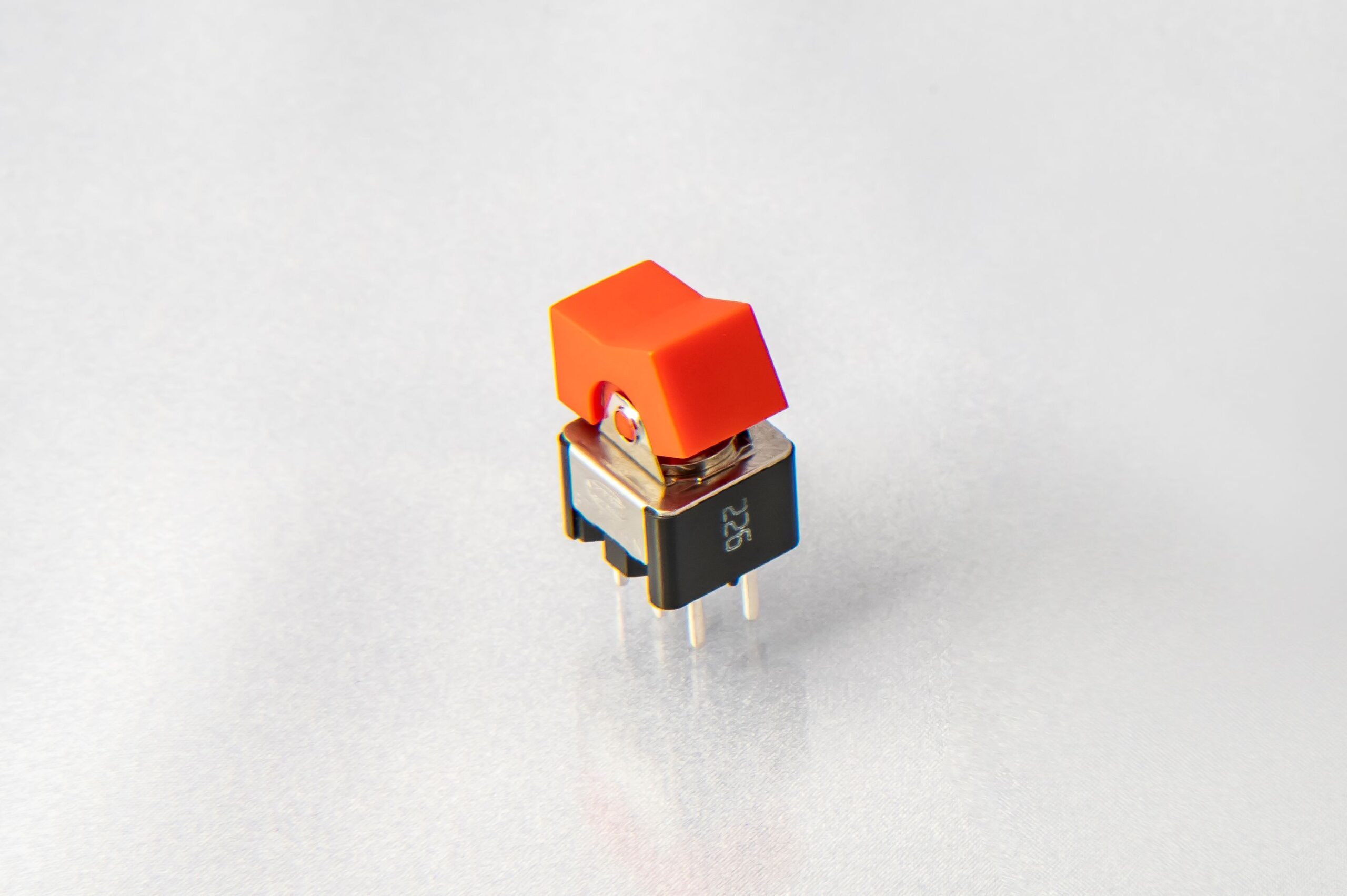

超小形ロッカースイッチ
シリーズ
- ３TR
- ３TRA
定格
- 6A 125V AC / 3A 250V AC
- 50mA 28V DC
- 50mA 28V DC (微小電流専用)
操作部形状
- ロッカー
端子形状
- S/D
- P/C
- W/W
- B/M
-
ロッカースイッチ
シリーズ
- SWA
定格
- 10A 125V AC / 10A 250V AC
- 6A 125V AC / 4A 250V AC
操作部形状
- ロッカー
端子形状
- タブ
- S/D
- P/C
- R/A
- L/A
- V/M
-
ロッカースイッチ
シリーズ
- T-881
定格
- 5A 125V AC / 3A 250V AC
操作部形状
- ロッカー
端子形状
- S/D
取扱終了の自社製品
生産中止品
現在、こちらの製品は取り扱っておりません。詳細情報も非掲載になります。
-

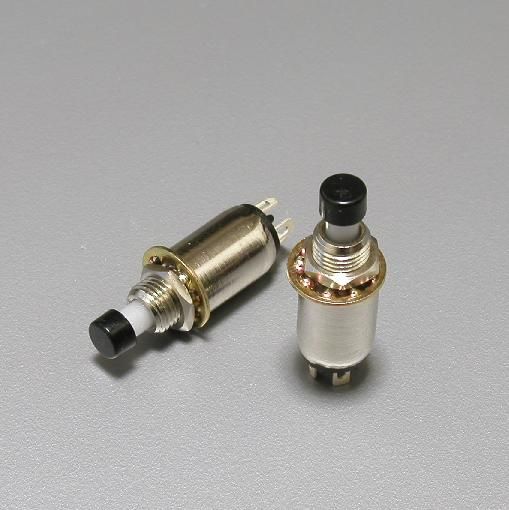

小形プッシュスイッチ
シリーズ
- SP
定格
- 3A 125V AC / 1.5A 250V AC
操作部形状
- スタンダード
端子形状
- S/D
-
プッシュロックスイッチ
シリーズ
- PSB
定格
- 15A 125V AC / 10A 250V AC
- 10A 125V AC / 5A 250V AC
操作部形状
- スタンダード
端子形状
- S/D
-
超薄形Low-DIPスイッチ
シリーズ
- LDS
定格
- 100mA 50V DC (最大）
- 1μA 20mV DC （最小)
操作部形状
- スタンダード
- フラットつまみ
端子形状
- P/C
-
超超小形検出スイッチ
シリーズ
- PDS101C
定格
- 100mA 50V DC
操作部形状
- つまみ高さ 1.0mm
- つまみ高さ 1.8mm
- つまみ高さ 3.0mm
端子形状
- SMT
-
ロッカースイッチ
シリーズ
- SW
定格
- 10A 125V AC / 5A 250V AC
- 6A 125V AC / 4A 250V AC
- 3A 125V AC / 1.5A 250V AC
操作部形状
- ロッカー
端子形状
- S/D
-
照光式ロッカースイッチ
シリーズ
- SWN
定格
- 7A 125V AC / 4A 250V AC
操作部形状
- ロッカー
端子形状
- タブ
- S/D
- 共通
-
ロッカースイッチ
シリーズ
- T-883
定格
- 5A 125V AC / 3A 250V AC
操作部形状
- ロッカー
端子形状
- タブ
- P/C
- R/A
- L/A
-
照光式ロッカースイッチ
シリーズ
- T-886
定格
- 5A 125V AC / 3A 250V AC
操作部形状
- ロッカー
端子形状
- タブ
- S/D
- 共通
